Submatix SCR 100 XT
Review Menu

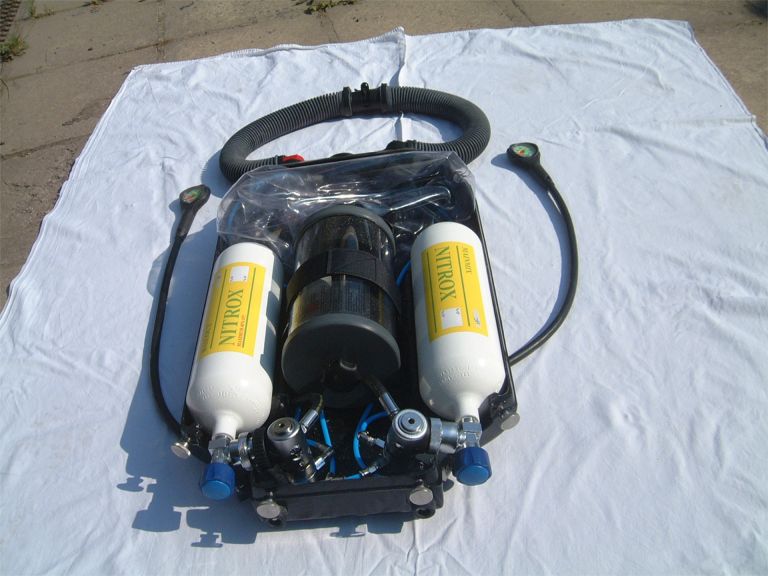

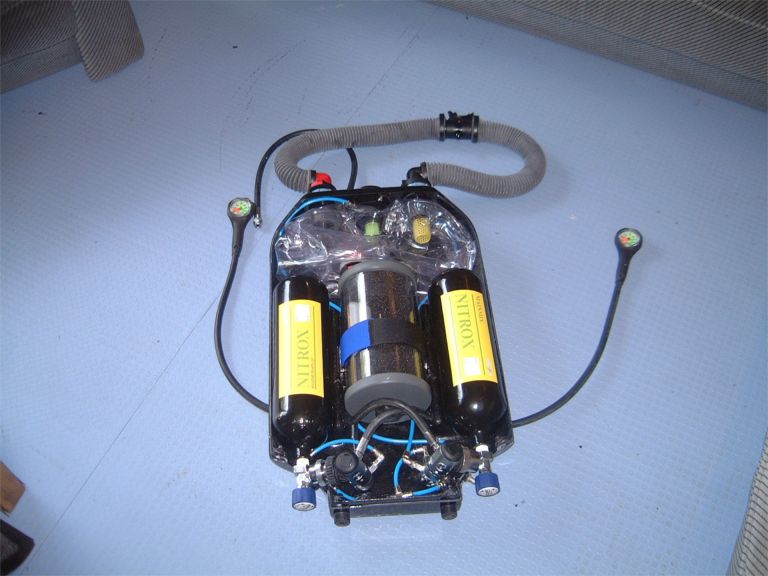

Hier een beschrijving van de Submatix SCR 100 XT SC rebreather ontwikkelt door Uwe Lessmann. De Submatix rebreather is een semiclosed rebreather met een dubbele gasvoorziening. Een aantal aspecten van deze rebreather zijn vernieuwend. De gasflow kan worden ingeregeld met naaldventielen. Hierdoor kunnen op de unit  verschillende gassen worden gebruikt. De rebreather is voorzien van een gepatenteerd MPSS systeem, wat het mogelijk maakt onderwater van gasmix te wisselen. Eveneens bijzonder zijn de coaxiaal geplaatste ademlongen, waarbij de uitademlong zich in de inademlong bevindt. De scrubber is van plexiglas waardoor het mogelijk is de CO2  verzadiging van het scrubber materiaal te zien. De ontwerper claimt deze mogelijkheid indien gebruik wordt gemaakt van Spherasorb®. De rebreather werd op Boot 2003 aan het publiek getoond en is sinds kort te koop voor een bedrag tussen de  € 1500,- en € 2000,- afhankelijk van de gekozen opties.
Voor verdere vragen kunt U de website http://www.submatix.com bezoeken of Uwe Lessmann mailen.

Here you find a description of the Submatix SCR 100 XT SC rebreather developed by Uwe Lessmann. The Submatix rebreather is a semi-closed rebreather with a dual gas supply. There are several new aspects realised in the design. The gas flow of each mix can be adjusted by means of a needle valve. This makes the unit suitable for the use of different gasses. De rebreather is equipped with a patented MPSS gas switch block which makes it possible to switch gasses underwater. The counterlungs are of a coaxial design. That is, the exhale counterlung is situated in the inhalelung. The result of this design is a lower breathing resistance. The scrubber is made of Plexiglas. When Spherasorb® is used, the designer claims the CO2 saturation is made visible by the indicator in the absorption material.
The rebreather was shown at Boot 2003 and can be bought for  between € 1500,- and € 2000,- depending on the chosen accessories. Further information can be found on the website http://www.submatix.com or you could ask Uwe Lessmann

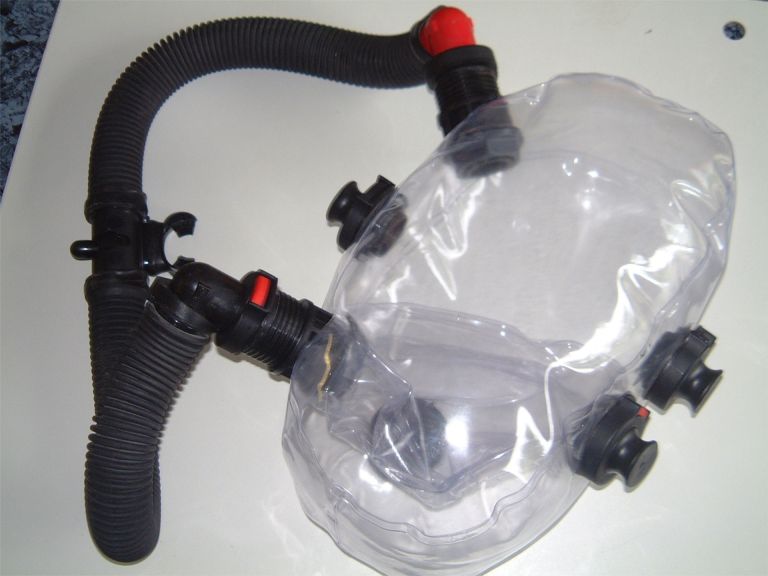

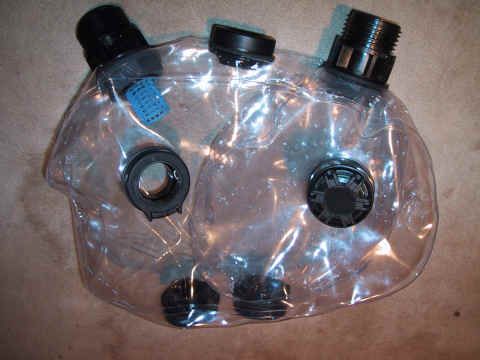

Uitademlong in de inademlong.

Here you see the exhale lung is in the inhale lung.

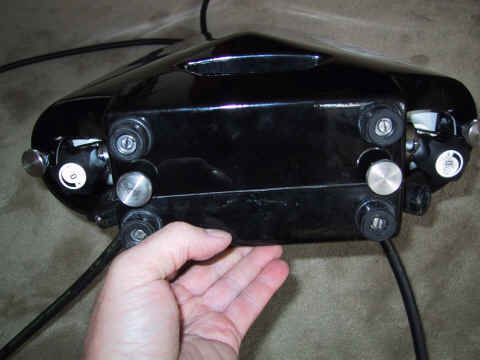

Instelbaar naaldventiel

Adjustable needle valve
Voor elke mix een eigen ventiel

Each mix has an individual needle valve

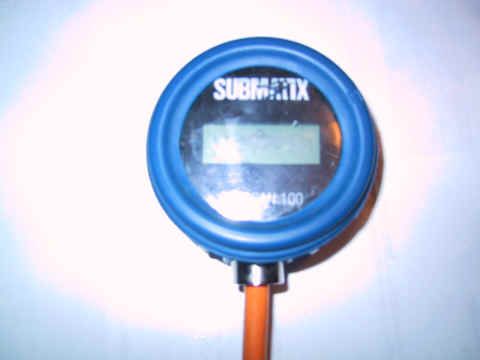

Optioneel is een pO2 'oxyscan' leverbaar

Optional is a pO2 'oxy-scan'

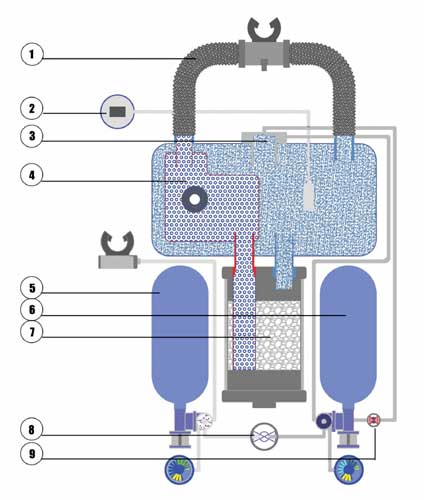

1. Loop
2. Oxyscan
3. Bypassvalve
4. Coaxial lungs
5. Bottommix (2 ltr)
6. Mainmix (2 ltr)

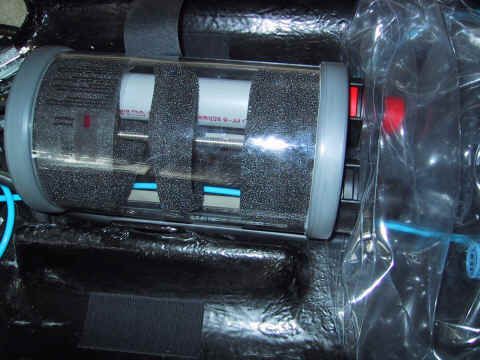

7. Scrubber
8. MPSS (switchblock)
9. Needle valve

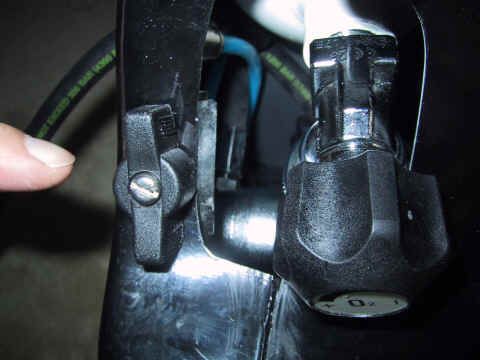

MPSS switch module





  Technical details:
Size 600 x 420 x 180 mm
Scrubber volume: 1,6 kg
Weight: 15 kilo

Example:
Main mix: Nitrox 80/20 flow 6 ltr/min, resulting in 75% oxygen mix in the counterlungs, max. depth 10 mtr with pO2 of 1.5 bar. Dive time is 55 min with 30 bar left in the bottle.
Bottom mix: Nitrox 40/60 flow 8 ltr/min, resulting in a 30 % oxygen mix in the counterlungs, max. depth 40 mtr with pO2 1,5 bar. Dive time is 45 min with 30 bar left in the bottle.

Flow is automatically adapted by MPSS module.




The unit has a CE certification now CE approval A742

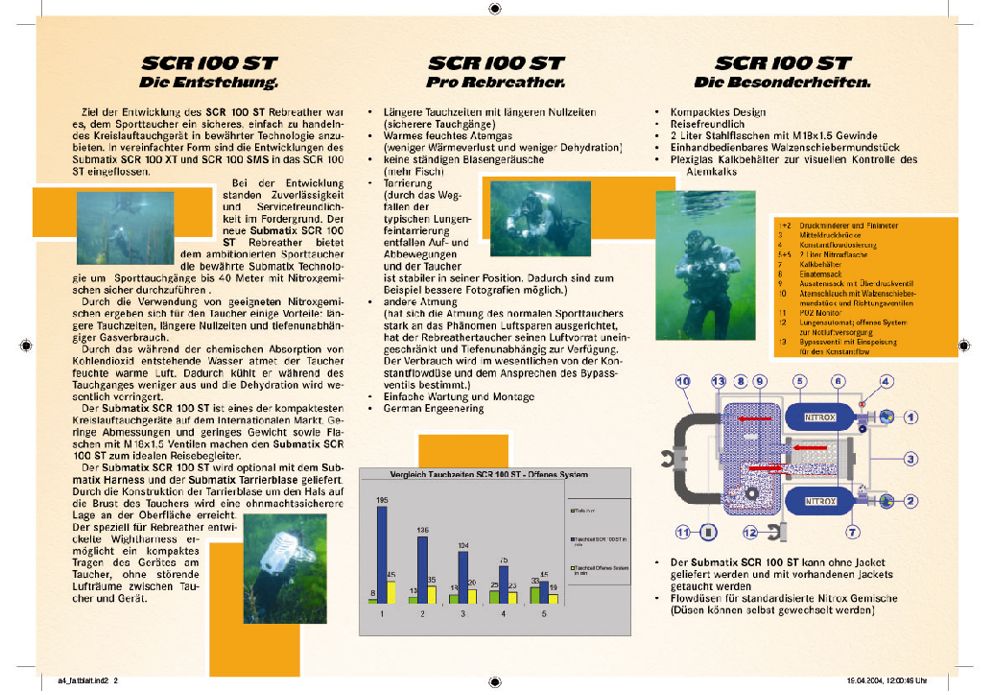

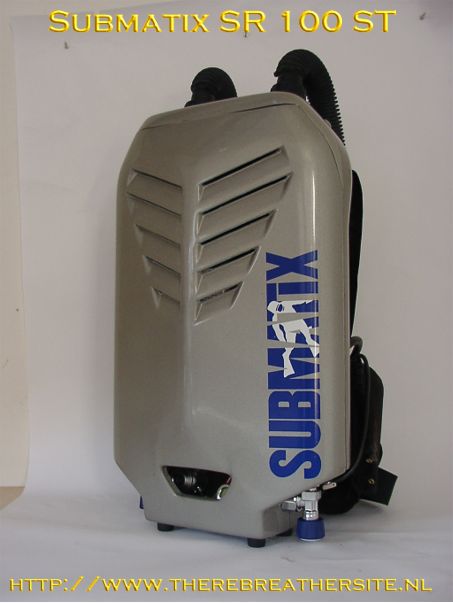

Uwe Lessmann sent me pictures of the new CE approved Submatix SCR 100 ST rebreather. The new look and housing are very impressive!

Added 04-05-2004



Click for a large view
    last update 04-05-2004
