After meeting Paul Raymakers on Duiken 2006 I had the opportunity to take a closer look at the rEVO rebreather. The manual of the rebreather is ready and can be sent to you on request!

rEvo rebreather

Tekst P. Raymakers
Edited JW. Bech
October 2006


De rEvo is een gesloten rebreather met back-mounted counterlongen. Hij beschikt zowel over een in- als uitademlong, beiden beschermd door een liner en volledig ingesloten/beschermd door een rvs omkasting. Verder heeft de rEvo twee in serie geplaatste scrubbers met snelwissel systeem  (cassettes die met sofnolime gevuld worden), en stalen 3-liter flessen voor zuurstof en dil.

De rEvo bestaat zowel in mCCR als eCCR versie: in het geval van mCCR wordt een orifice van 0.0035’’ benut en een ontspanner op vaste middendruk (een APR of absolute pressure regulator). De PPO2 wordt in dit geval gemonitored, hetzij door een rEvodream (PPO2 meter met hud) en een decocomputer met zuurstofcel, hetzij door 2 rEvodreams. In het geval van eCCR wordt gebruik gemaakt van een hammerhead primary unit en een rEvodream als onafhankelljke monitoring unit.

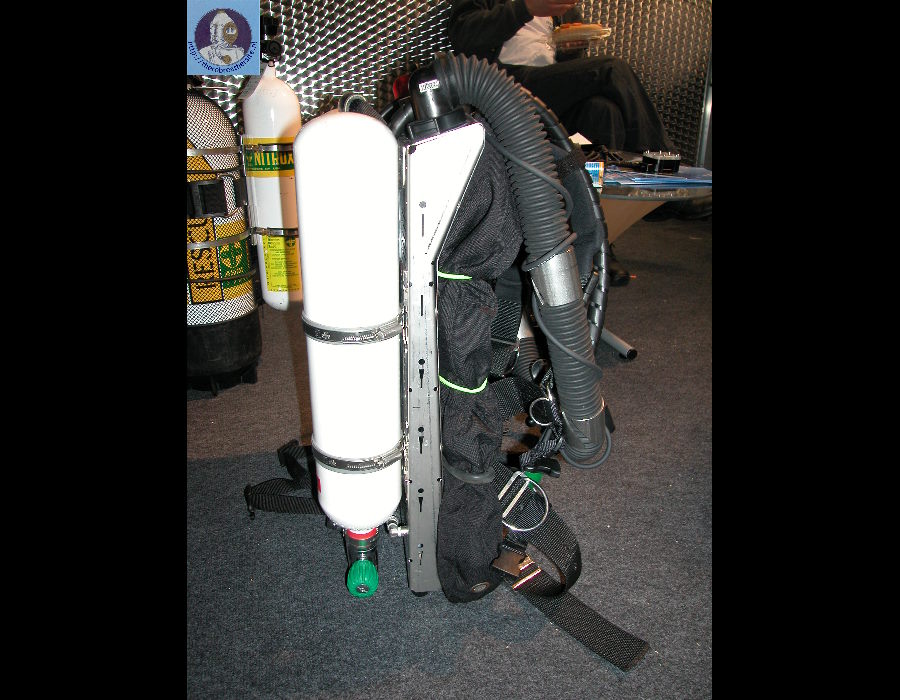

De rEvo beschikt over een in twee delen gesplitste en onder hoek geplaatste back-plate ('best-fit'), afstelbaar op de lengte van de duiker, een eenvoudig maar komfortabel harnas en een wing waarvan de inflator-aansluiting verzonken zit in de omkasting, zodat de hele rebreather perfect tegen de rug van de duiker aansluit, en aldus voor minimale ademweerstand en drag zorgt.

De manuele toevoeging van zuurstof of diluent gebeurt mbv knoppen die in de rvs omkasting ingewerkt zijn: dit voorkomt extra slangen aan de voorzijde van de borst.

Ademslang

Als ademslang wordt een standaard drager Ray ademslang gebruikt. Deze is echter wel aangepast om in alle omstandigheden (zeer koud en zeer warm water) vlot geopend en gesloten te kunnen worden. Eveneens zijn de nodige gewichten aangebracht die door verschuiven de ademslang in perfecte trim kunnen brengen.

Als alternatief voor het ray-mondstuk kan een mondstuk gebruikt worden dat mbv een riempje achter het hoofd wordt vastgehouden. Eveneens kan een volgelaatsmasker worden gemonteerd: deze beide laatsten verhinderen het inademen van water bij een eventueel bewustzijnsverlies.

Op het mondstuk wordt tevens de HUD geklipt worden (zie verder).

Counter lungs

Both counter lungs are made of PU material and the seams are high frequency welded. This combination guarantees a kind of an indestructible breathing system.

The hoses for the manual addition of the two breathing gasses, the ADV, the orifice for the mCCR and the solenoid for the eCCR you’ll all find in the exhale counter lung. Between the inhale and exhale lung the two scrubbers are mounted in line. Below the second scrubber, on the side of the inhale lung the O2 cells are connected, in a dry as possible area because of the flow of the warm gasses out of the second scrubber.

An anti-collapse hose, a condensation absorber and an overpressure valve are assembled in the inhalation counter lung.

Both counter lungs are protected by a rubber liner and placed in an as thin as possible stainless steel case that can be shaped into the best fit for the divers back and shoulders.

The connections between the counter lungs and the scrubber cartridges have the same full diameter of the cartridges: 154mm. This means that there are no more restrictions in the gas flow anywhere at the inside of the stainless steel case with the result of a very low breathing resistance in normal diving position.

Ademlongen

Beide ademlongen zijn gemaakt uit PU, waarvan de naden hoogfrequent gelast zijn: de combinatie van materiaal en lastechniek zorgen voor een quasi onverslijtbaar ademsysteem.

In de uitademlong bevinden zich de slangen van de manuele toevoer van de beide gassen, de adv, voor de mccr de orifice en voor de eccr de solenoid.

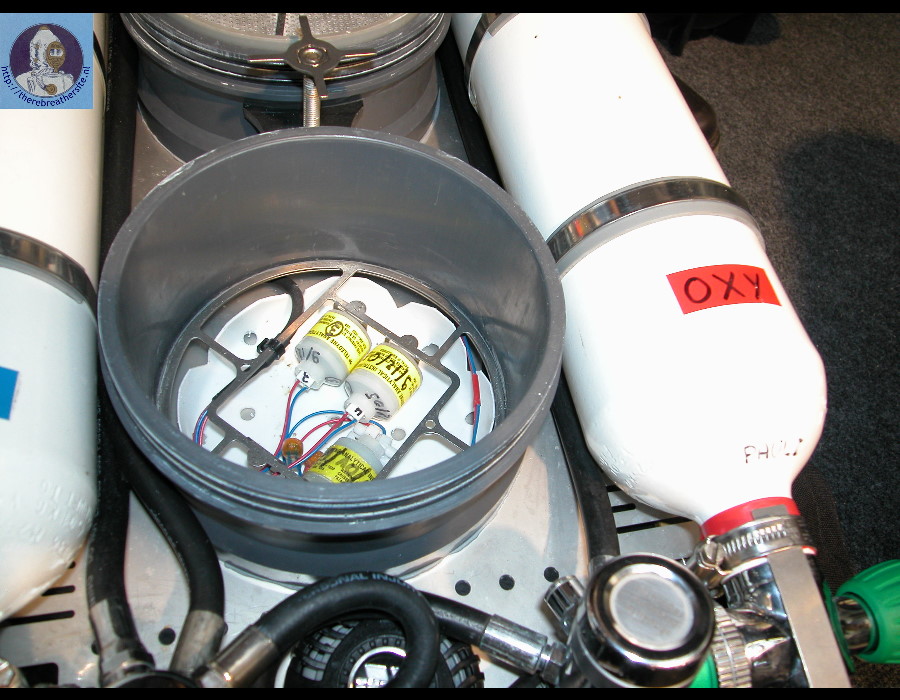

Tussen uitadem- en inademlongen bevinden zich de 2 in serie geplaatste scrubbers, en onder de tweede scrubber, aan de zijde van de inademlong, bevinden zich de zuurstofcellen: deze worden ze droog mogelijk gehouden door de flux van de warme gassen die uit de tweede scrubber komen.

In de inademlong bevindt zich tevens een anti-collaps slang, een condensaatabsorber en een overdruk ventiel.

Beide ademlongen zijn beschermd door een rubberen liner en zitten in een rvs omkasting met minimale dikte, en gebogen volgens de kromming van rug en schouders.

De verbindingen tussen de ademlongen en de scrubbercasettes hebben overal de volledige diameter van de casettes: 154mm. Dwz dat aan de binnenzijde van de rvs omkasting er nergens meer restricties zijn in de gasflow: het gevolg hiervan is een zeer lage WOB tijdens een normale duikhouding.

harnas, wing, backplate

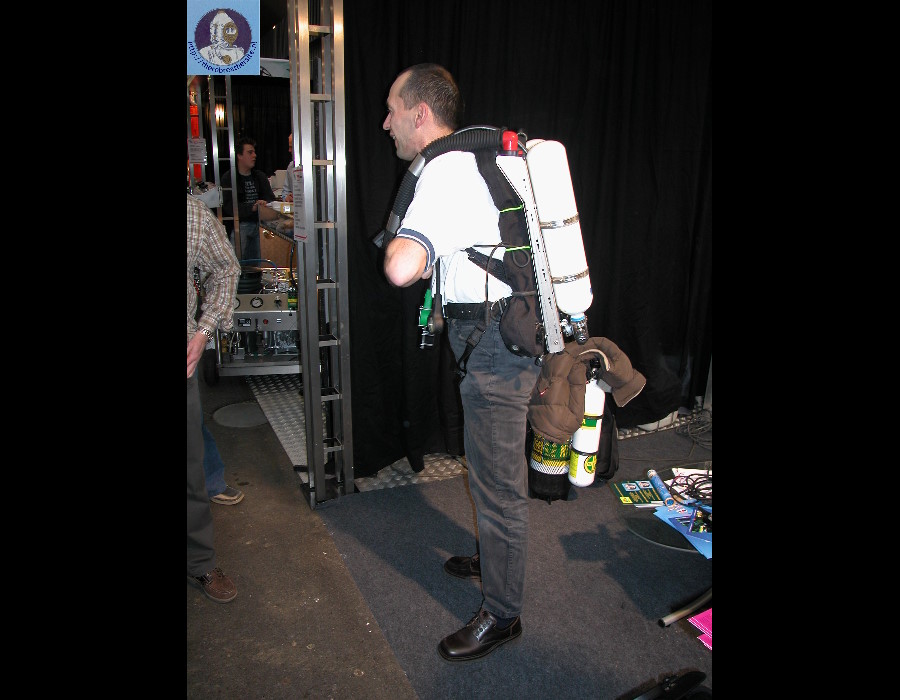

Het meegeleverde harnas met draaikoppeling is gemonteerd op een twee delige backplate: deze heeft een schouderstuk dat onder hoek bovenaan de rebreather gemonteerd is zodat het bovenaan de rug de kromming van de schouders meevolgt. Aan dit schouderstuk zijn de schouderriemen van het harnas bevestigd.

De lendesteun in het midden van de rug kan in hoogte versteld worden, om zo de backplate aan te passen aan de lengte van de duiker. De riemen van het harnis lopen doorheen de lendesteun om zo over te gaan naar de buikriemen.

Zowel op het schouderstuk als over de lendesteun wordt mbv het harnas een rubberen beschermplaat vastgezet.

De gemonteerde wing is zo opgebouwd dat de aansluiting naar de inflator verzonken zit in de rvs omkasting.

De konstructie van zowel de twee-delige backplate, onder hoek geplaatst, de dunne rvs omkasting en de verzonken aansluiting van de wing, zorgt ervoor dat de rebreater volledig tegen de rug kan aansluiten en alzo de meest gestroomlijnde vorm heeft. Tevens zorgt de perfekte aansluiting ervoor dat de hydrostatische drukverschillen verwaarloosbaar zijn: de tegenlong kleeft ahw tegen de rug van de duiker aan. Ook hierdoor wordt uiteraard de WOB in normale duikhouding gunstig bevorderd.





Scrubbers

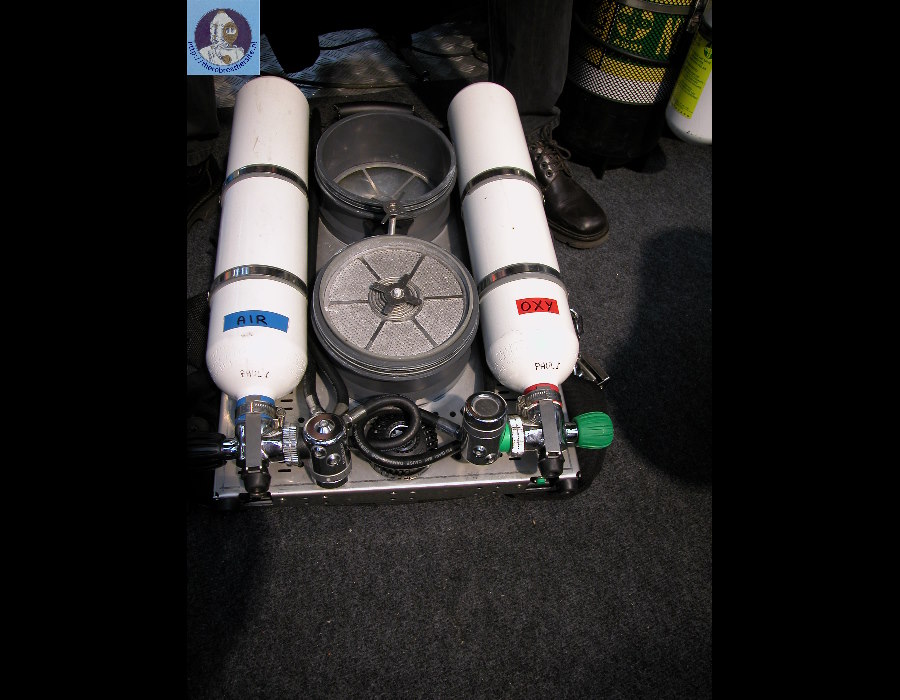

De rEvo maakt gebruik van een uniek systeem van twee in serie geplaatste scrubbers: beiden bevatten ongeveer 1.4 kg sorb, en zijn met elkaar verbonden dmv openingen doorheen het deksel.

Praktisch is het zo dat aan de ingang van een scrubber de sorb altijd als eerste verzadigd is: aan het uiteinde van de scrubber is de sorb nooit volledig verzadigd, daar het materiaal voldoende snel wordt ververst om te voorkomen dat met een uitgewerkte scrubber wordt gedoken. Nooit is echter juist gekend hoever de scrubber is verbruikt: zeker is dat altijd een voldoende hoeveelheid ongebruikte sorb wordt weggegooid.

Het systeem van dubbele, in serie geplaatste scrubbers komt het beter benutten van sorb ten goede, indien de juiste werkwijze wordt gevolgd:

De casettes met sorb kunnen in een handomdraai verwijderd worden: één enkele schroef laat toe het deksel te verwijderen om vervolgens beide casettes uit de scrubberhouders te halen. Dit vereenvoudigt volgende werkwijze: men start met 2 nieuwe(verse) sorbcassettes: nummer 1 wordt boven de uitademlong geplaatst (bovenaan in de rebreather), nummer 2 boven de inademlong. (de nummers zijn aangebracht op de casettes, om ze niet te verwisselen)

Na een bepaalde gebruiksduur (afhankelijk van omstandigheden, zie verder) wordt volgende cyclus uitgevoerd: casette 1 (uitademzijde) wordt weggenomen en leeggemaakt, casette 2 wordt boven de uitademlong geplaatst, en casette 1 (gevuld met verse sorb) boven de inademlong: vervolgens kan weer dezelfde tijd worden gedoken, om nadien weer een wisselcyclus uit te voeren, enz enz

Het gevolg hiervan: bij elke cyclus wordt de helft van de totale hoveelheid sorb weggegooid: nl die helft die veruit het meest gebruikt is (de sorb die aan de uitademlong zat, waar het uitgeademende gas eerst doorheen ging)  De minder of bijna niet gebruikte sorb wordt vooraan in de ademcyclus geplaatst, daar waar het uitgeademende gas eerst passeert: deze sorb heeft geen moeite om co2 uit een gas te absorberen waar het % co2 nog hoog is (en dus op zijn beurt bijna volledig verzadigd worden): de tweede (verse) scrubber neemt wederom de eventuele resterende lage % CO2 voor z’n rekening.

Uit praktijkervaring blijkt dat het systematisch weggooien van de halve hoeveelheid sorb (de meest verzadigde scrubber), en vervolgens weer het verder verzadigen van het volgende deel van de scrubber, de gebruiksduur van sorb makkelijk met 50% verhoogt. Indien toch maar dezelfde totale gebruiksduur van een evengrote enkelvoudige scrubber wordt aangehouden, werkt men met het systeem van de dubbele scrubbers, met een veel grotere veiligheidsmarge.

Praktisch: een rustige duik, warm water en niet al te diep: 150 minuten per cyclus (+/- 1.8h/kg sorb) heeft nog nooit probleem gegeven, bij zwaardere omstandigheden: koud of diep: 120 minuten per cyclus

flessen met snelfix-systeem

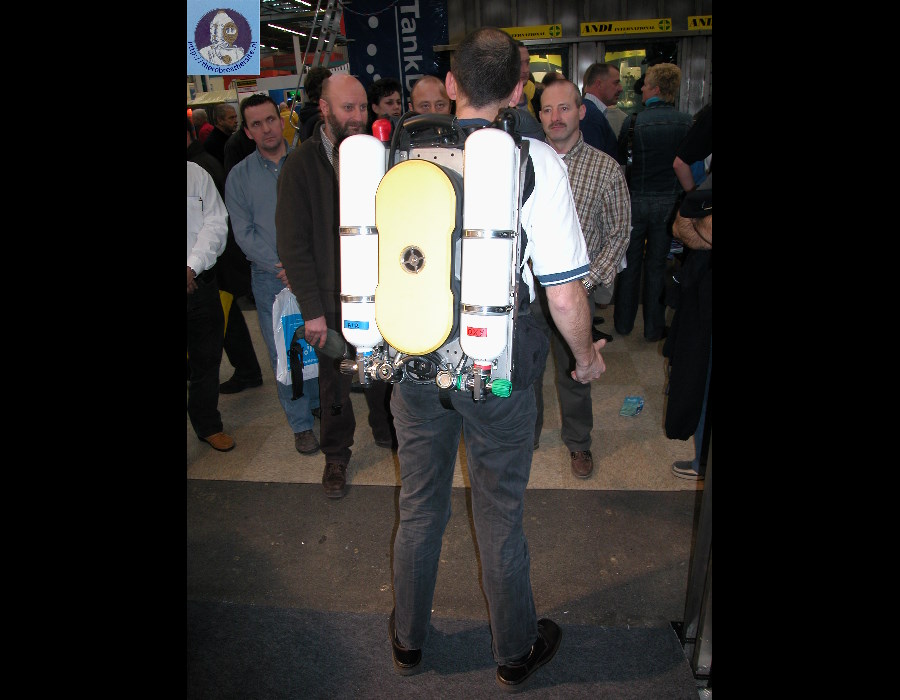

De flessen worden met een snelfix systeem op de rvs omkasting geschoven: dit zorgt eveneens voor een onmiddellijk juiste positionering van de fleskraan tov de ontspanners.





rvs draagbeugel

Bovenaan de rebreather bevindt zich standaard een rvs draagbeugel over de hele breedte van de rebreather: niet alleen handig om desnoods met 2 personen de rebreather uit het water te trekken, maar deze beugel beschermt eveneens de kunststof koppelstukken van de ademslang.



Manuele toevoeging van zuurstof en diluent

De knoppen voor manuele toevoeging van dil en zuurstof zijn ingewerkt in de onderkant van de rvs omkasting: hierdoor zijn ze altijd makkelijk te vinden (ze kunnen niet verplaatst zijn daar ze niet aan een middendrukslang bengelen) en eveneens zorgt dit ervoor dat de voorkant van de duiker vrij blijft. De gebruikte ventielen zijn uitgerust met een extra drukveer om te voorkomen dat ze in open stand geblokkeerd zouden blijven staan.



Keuze van gassysteem:  cmf of HH

De rEvo wordt in twee versies gebruikt: manueel gestuurde rebreather met konstante zuurstofflow, en electronische gestuurd.

Manueel gestuurd: in deze versie wordt de eerste trap van het zuurstofsysteem afgeblokt, zodat deze bij toenemende diepte geen drukverhoging geeft: in de uitademlong wordt op de drukslang van de zuurstofleiding een orifice bevestigd met een diameter van 0.0035 ‘’: bij een ingestelde druk van 11 bar  bedraagt de zuurstof flow ongeveer 0.75l/min: dit volstaat voor een duiker in rust.

Tijdens het duiken controleert de duiker voortdurend op minstens 2 onafhankelijke systemen (zie verder) zijn partiele zuurstofdruk, en voegt wanneer nodig mbv de drukknoppen onderaan de behuizing zuurstof toe. (eventueel dil moest de PPO2 te hoog zijn opgelopen)

In de elektronisch gestuurde versie wordt in de uitademlong de orifice vervangen door een elektrisch gestuurd ventiel (solenoid): in deze versie is de ontspanner op de zuurstof een gewone (zuurstofgeschikte) ontspanner.

Voor de aansturing van het ventiel wordt gebruik gemaakt van de hammerhead primary module van de firma Juergenson Marine. In deze module zit eveneens een volledige deco-computer ingebouwd, desgewenst zelfs met trimix algoritme.

In beide versies is de rEvo uitgerust met een adv op de diluent.



rechtstaand

Op beide flessenkranen zijn rubber steunen aangebracht, alsook op de onderzijde van de omkasting: hierdoor kan de rebreather gewoon rechtop blijven staan,





PPO2 monitoring

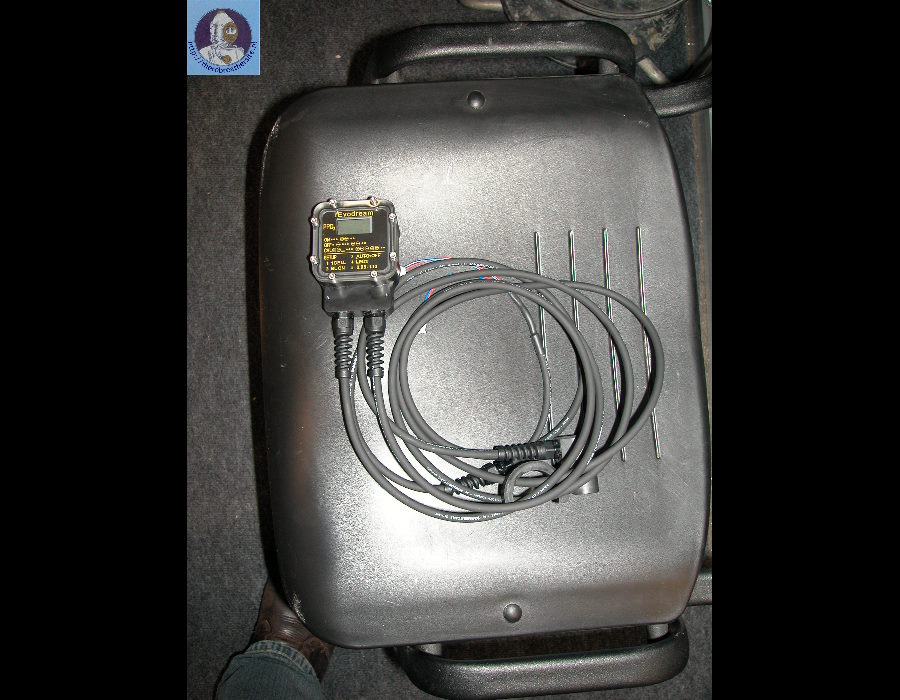

For continuous monitoring the PPO2 the rEvo is equipped with one or two rEvodreams: a rEvodream contains a LCD console on which the PPO2 is displayed and a HUD which clearly shows an indication of the PPO2 range by an orange, green or red led. The LCD console is attached to a pressure gauge as during the dive all necessary information will be displayed on the HUD: you only look at the LCD console to compare the measured values with a second independent monitoring system or during the calibration process. This second independent monitoring system could be a deco-computer equipped with an independent oxygen cell or a HH primary, that in the eCCR version also takes control of the solenoid, or another rEvodream if neither deco-computer or HH are present. In the case of a second rEvodream 1 console is attached to each pressure gauge and two HUDs will be placed next to each other on top of the mouth piece.

ppo2  monitoring

Om voortdurend de PPO2 te kunnen kontroleren wordt de rEvo met 1 of 2 rEvodreams uitgerust: een rEvodream bestaat uit een console met LCD waarop de PPO2 kan worden uitgelezen, alsook een HUD waarmee  doormiddel van orangje, groene en rode led een duidelijke indicatie wordt gegeven in welk gebied de PPO2 zich bevindt. De console met lcd wordt op een manometer gemonteerd, daar tijdens het duiken alle nodige info door de HUD wordt weergegeven: naar de lcd wordt enkel gekeken om de meetwaarden te vergelijken met een onafhankelijk tweede meetsysteem, of voor calibratie. Dit onafhakelijke tweede meetsysteem kan een deco-computer zijn waarop een zuurstofcel is aangesloten, of de HH primary die in het geval van de eCCR eveneens de solenoid aanstuurt, of bij gebrek aan voorgaanden een tweede rEvodream: in dat geval wordt op elke manometer 1 console gemonteerd en bevinden er zich 2 HUD’s naast elkaar op het mondstuk.





Alternatives:

There is also a ‘travel’ version with a case completely made of titanium and cylinders of carbon in stead of the steel ones (in both cases 2 times 3 liters).

The complete rEvo CT (Carbon Titan) weights about 21 kilos, the standard version 28 kilos.



Alternatieven:

De rEvo bestaat ook in ‘travel’ versie: bij deze is de omkasting volledig in titanium gemaakt en worden carbonflessen gemonteerd ipv stalen flessen (in beide gevallen 2* 3l)

De volledig uitgeruste rEvo CT  (carbo titaan) weegt 21 kg, de standaard rEvo 28kg.

Paul, thanks for contributing to my website!
